Rankinis skaitmeninis osciloskopas
+ USB Type-C sąsaja, palaiko maitinimo bloką, palaiko kompiuterio programinės įrangos ryšį
+ Savaiminio kalibravimo funkcija
+ Palaikomas SCPI, palengvina antrinę plėtrą
HDS200 serijos 2-CH rankinis osciloskopas
*Osciloskopas + multimetras + bangos formos generatorius, daugiafunkcis viename
*3.{1}}colių didelės raiškos, didelio kontrasto spalvotas LCD ekranas, tinkamas naudoti lauke
*18650 ličio baterijos galia, užtikrinanti iki 6 valandų darbo laiką
*USB Type-C sąsaja, palaiko maitinimo bloką, palaiko kompiuterio programinės įrangos ryšį
*Savarankinio kalibravimo funkcija
* SCPI palaikoma, palengvina antrinę plėtrą
Įvairių funkcijų viename
Osciloskopas
+ Max 10,000 wfms/s bangos formos atnaujinimo dažnis
+ Dviejų kanalų įvestis, dažnių juostos plotis iki 70 MHz, maks.
realaus laiko diskretizavimo greitis 250MSa/s
+ Max 8k įrašo ilgis
+ Žymeklio matavimo funkcija
+ Kelios automatinio matavimo funkcijos
+ XY funkcija
+ Vieno mygtuko automatinio nustatymo funkcija, lengva aptikti ir derinti
Multimetras
Skaičiuojama + 20,000, tikroji RMS
+ Įtampa, srovė, varža, diodas, talpos matavimas ir tęstinumo testas
+ Automatinio diapazono funkcija, lengva aptikti ir derinti
+ Max AC 750V, DC 1000V įėjimo įtampa
+ Nepriklausomas multimetro ir osciloskopo įėjimas
+ Skaitymo sulaikymo funkcija
+ Santykinė matavimo funkcija
Bangos formos generatorius(Tik HDS242S ir HDS272S)
+ Maksimalus 25MHz dažnio išėjimas
+ Išvesties sinuso, kvadrato, rampos, impulso ir įmontuotos specialios bangos formos
+ 0.1 Hz dažnio skiriamoji geba
+ 14-bitų vertikali skiriamoji geba, 125 MSa/s didelis atrankos dažnis
+ 8k bangos formos ilgis
+ Max 5Vpp išėjimo amplitudė
Mažas dydis, galingos funkcijos
Puikus energijos valdymas
Itin mažas energijos suvartojimas, mažesnis nei 3 W. Maitinamas 4400 mAh ličio baterija, nepertraukiamai veikia apie 6 valandas. Viena baterija gali tiekti maitinimą įprastai. Lengvas akumuliatoriaus keitimas.
C tipo USB sąsaja gali būti įkraunama naudojant adapterį arba maitinimo bloką ir palaiko kompiuterio programinės įrangos ryšį.
Puikus osciloskopo veikimas
|

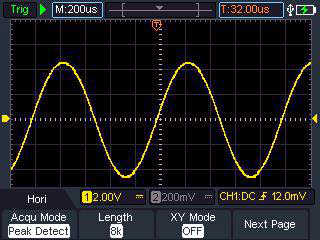

Du acquisirežimaiMaksimalus aptikimas naudojamas aptikti užstrigusią burbuliuką ir jo galimybęsumažinti painiavą. |
|
|
Didelis atnaujinimas, gilus saugojimas Maksimalus 10,000 wfms/s atnaujinimo dažnis, 8k įrašo ilgis, lengva užfiksuoti išskirtinęir mažos tikimybės įvykiai. |
|
|
7 automatinio matavimo tipai Dažnis, periodas, amplitudė, maks., min., vidurkis ir PK-PK. Ekrane vienu metu gali būti rodomi ne daugiau kaip 6 automatiniai matavimai. |
|
|
Kursoriaus matavimo funkcija Palaiko įtampos skirtumo tarp žymeklių (△V) ir laiko skirtumo tarp žymeklių (△T) matavimą. |
|
|

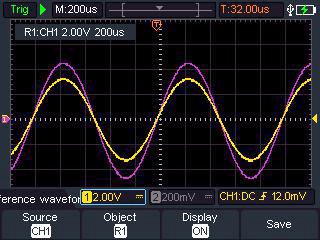

Išsaugoti funkcija Išsaugokite 4 nustatymus, 4 atskaitos bangos formas, 4 bangos formos vaizdus, 4 CSV bangos formos failus.Etaloninė bangos forma gali būti rodoma tame pačiame ekrane kaip ir išmatuota bangos forma, patogi bangos formų palyginimui.Prisijunkite prie kompiuterio per USB Type-C sąsają, kompiuteris gali atpažinti osciloskopą kaip USB atmintinę, ir jūs galite pasiekti vaizdus arba CSV bangos formos failus, kad galėtumėte peržiūrėti, analizuoti arba bendrinti bangos formos duomenis. |
|
20,000 Skaičiuoja multimetrą su tikruoju RMS
Palaikykite įtampos, srovės, varžos, diodo, talpos ir tęstinumo matavimą.
20,000 skaičiai, didelio tikslumo profesionalus multimetras, palaiko santykinės vertės matavimą.
Bangos formų generatoriaus funkcijos
Išvesties sinuso, kvadrato, rampos, impulso ir įmontuotos specialios bangos formos.
Palaikykite 8 integruotas specialias bangų formas, įskaitant Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlT, AmpAlT. (tikHDS242S ir HDS272S)
Specifikacijos
| Modelis | HDS242 | HDS272 | HDS242S | HDS272S |
| Pralaidumas | 40MHz | 70MHz | 40MHz | 70MHz |
| Kanalai | 2-CH osciloskopas | 2-CH osciloskopas+1-CH generatorius | ||
| Mėginio dažnis | 250 MSa/s | |||
| Įsigijimo modelis | Normalus, smailės aptikimas | |||
| Įrašo ilgis | 8K | |||
| Ekranas | 3.{1}}colių LCD | |||
| Bangos formos atnaujinimo dažnis | 10, 000 wfrms/s | |||
| Įvesties jungtis | DC, AC ir žemė | |||
| Įvesties varža | 1 MΩ±2%, lygiagrečiai su 16pF±10pF | |||
| Zondas silpninimo faktoriai | 1X,10X,100X,1000X,10000X | |||
| Maks. įvesties įtampa | 400 V (DC+AC, PK-PK, 1MΩ įvesties varža) (10:1 zondo slopinimas) | |||
| Pralaidumo riba (įprasta) | 20MHz | |||
| Horizontali skalė | 5ns/div - 1000s/div, žingsnis po 1 - 2 - 5 | |||
| Vertikalus jautrumas | 10mV/div. - 10V/div | |||
| Vertikali raiška | 8 bitai | |||
| Trigerio tipas | Kraštas | |||
| Trigerio režimai | Automatinis, Normalus, vienvietis | |||
| Automatinis matavimas | Laikotarpis, dažnis, vidurkis, PK-PK, maks., min | |||
| Žymeklio matavimas | ΔV, ΔT, ΔT&ΔV tarp žymeklių | |||
| Ryšio sąsaja | C tipo USB | |||
„Multimetro“ specifikacijos (standartinė)
| Maks. Rezoliucija | 20, 000 |
| Testavimo režimas | Įtampos, srovės, varžos, talpos, diodo ir tęstinumo testas |
| Įvesties varža | 10MΩ |
| Maksimali įėjimo įtampa | AC 750V, DC 1000V |
| Maksimali įvesties srovė | DC: 10A AC: 10A |
| Diodas | 0 - 2V |
„Bangos formos generatoriaus“ specifikacijos(Tik HDS242S ir HDS272S)
Dažnio išvestis |
Sinusas | 0.1Hz - 25MHz |
| Kvadratas | 0.1Hz - 5MHz | |
| Rampa | 0.1Hz - 1MHz | |
| Pulsas | 0.1Hz - 5MHz | |
| Savavališkas | 0.1Hz - 5MHz | |
| Atrankos dažnis | 125MSa/s | |
| Kanalas | 1-CH | |
| Amplitudės diapazonas | 20 mVpp - 5 vpp | |
| Bangos formos ilgis | 8K | |
| Vertikali raiška | 14 bitų | |
| Išėjimo varža | 50Ω | |
Priedai ir pakuotė
Apie OWON
Nuo 1990 m. „Lilliput“ žengia į elektronikos gaminių pramonę, o pirmoji produktų serija yra mini spalvotas LCD.
„Lilliput“ priklausanti „OWON SmartTest“ produktų linija buvo sukurta „Patenkinti jūsų poreikius“ bandymų ir matavimo įrangos srityje.
Per 2 dešimtmečius trukusias pastangas „Lilliput“ palaipsniui tampa grupine korporacija, apimančia 3 produktų linijas – mini spalvotą LCD, bandymo ir matavimo įrangą bei namų energijos valdymo sistemą.
OWON produktą galima rasti Azijoje, Šiaurės Amerikoje, Europoje, Pietų Amerikoje, Okeanijoje ir Afrikoje, o pasauliniai partneriai yra įsisteigę daugiau nei 80 šalių / regionų.
Lilliput (OWON) negaili jėgų ir yra vienas geriausių bandymų ir matavimo įrangos originalios įrangos gamintojų visame pasaulyje.
Modelis |
HDS242 |
HDS272 |
HDS2102 |
HDS2202 |
HDS242S |
HDS272S |
HDS2102S |
HDS2202S |
||
|
Pralaidumas |
40MHz |
70MHz |
100MHz |
200 MHz |
40MHz |
70MHz |
100MHz |
200 MHz |
||
|
Kanalai |
2-CH osciloskopas |
2-CH osciloskopas+1-CH generatorius |
||||||||
|
Mėginio dažnis |
250 MSa/s |
500 MSa/s |
1GSa/s |
250 MSa/s |
500 MSa/s |
1GSa/s |
||||
| Įsigijimo modelis |
Normalus, smailės aptikimas |
|||||||||
|
Įrašo ilgis |
8K |
|||||||||
|
Ekranas |
3.{1}}colių LCD |
|||||||||
|
Bangos formos atnaujinimo dažnis |
10, 000 wfrms/s |
|||||||||
|
Įvesties jungtis |
DC, AC ir žemė |
|||||||||
|
Įvesties varža |
1 MΩ±2%, lygiagrečiai su 16pF±10pF |
|||||||||
|
Zondas silpninimo faktoriai |
1X,10X,100X,1000X,10000X |
|||||||||
|
Maks. įvesties įtampa |
400 V (DC+AC, PK-PK, 1MΩ įvesties varža) (10:1 zondo slopinimas) |
|||||||||
|
Pralaidumo riba (įprasta) |
20MHz |
|||||||||
|
Horizontali skalė |
5ns/div - 1000s/div, žingsnis po 1 - 2 - 5 |
2ns/div - 1000s/div, žingsnis po 1 - 2 - 5 |
5ns/div - 1000s/div, žingsnis po 1 - 2 - 5 |
2ns/div - 1000s/div, žingsnis po 1 - 2 - 5 |
||||||
|
Vertikalus jautrumas |
10mV/div. - 10V/div |
|||||||||
|
Vertikali raiška |
8 bitai |
|||||||||
|
Trigerio tipas |
Kraštas |
|||||||||
|
Trigerio režimai |
Automatinis, Normalus, vienvietis |
|||||||||
|
Automatinis matavimas |
Dažnis, periodas, amplitudė, maksimalus, min., vidurkis, PK-PK |
|||||||||
|
Žymeklio matavimas |
ΔV, ΔT, ΔT&ΔV tarp žymeklių |
|||||||||
|
Ryšio sąsaja |
C tipo USB |
|||||||||
„Multimetro“ specifikacijos(Standartinis)
| Maks. Rezoliucija | 20, 000 |
| Testavimo režimas | Įtampos, srovės, varžos, talpos, diodo ir tęstinumo testas |
| Įvesties varža | 10MΩ |
| Maksimali įėjimo įtampa | AC 750V, DC 1000V |
| Maksimali įvesties srovė | DC: 10A AC: 10A |
| Diodas | 0 - 2V |
„Bangos formos generatoriaus“ specifikacijos(Tik HDS242S, HDS272S, HDS2102S, HDS2202S)
Dažnio išvestis |
Sinusas | 0.1Hz - 25MHz |
| Kvadratas | 0.1Hz - 5MHz | |
| Rampa | 0.1Hz - 1MHz | |
| Pulsas | 0.1Hz - 5MHz | |
| Savavališkas | 0.1Hz - 5MHz | |
| Atrankos dažnis | 125MSa/s | |
| Kanalas | 1-CH | |
| Amplitudės diapazonas (didelė varža) | 20 mVpp - 5 vpp | |
| Bangos formos ilgis | 8K | |
| Vertikali raiška | 14 bitų | |
| Išėjimo varža | 50Ω | |
