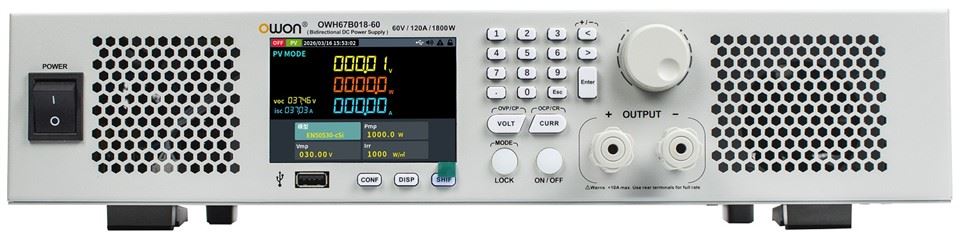

OWH67B serijos dvikryptis programuojamas nuolatinės srovės maitinimo šaltinis
+ 2U stelažas-montuojama konstrukcija, suderinama su standartiniu 19 colių spintelės įrengimu
+ Dviejų krypčių maitinimo architektūra, sklandus perjungimas tarp šaltinio ir apkrovos režimų
+ Didelio- tikslumo išvestis (0,05 %), palaikanti platų galios diapazoną iki 60 V / ± 120 A / ± 1800 W
+ Palaiko akumuliatoriaus modeliavimą: įtaisytas-7 aukštos-baterijos charakteristikų modeliuose
+ Integruota-išleidimo grandinė, kad išjungus nebūtų likutinės aukštos įtampos
+ Integruota{1}}fotovoltinės modeliavimo funkcija, palaikanti SAS modelius, tokius kaip EN50530 ir Sandia
+ Aukšta nustatymo/perskaitymo skiriamoji geba: 10mV/10mA
+ Pilnas skaitmeninis valdymas integruotas su OVP, OCP, OPP apsauga
+ Palaiko LAN, RS485, USB ryšio sąsajas ir palaiko SCPI
Specifikacijos
Prietaisas turi būti nepertraukiamai naudojamas ilgiau nei 30 minučių esant nurodytai darbinei temperatūrai, kad būtų pasiektos šios specifikacijos
|
Modelis |
OWH67B018-60 |
|
|
Įvertinimo išvestis (0–40 laipsnių) |
Išėjimo įtampa |
0 - 60V |
|
Išėjimo srovė |
-120A ~120A |
|
|
Išėjimo galia |
-1,8kW-1,8kW |
|
|
Įvestis |
Volt/dažnis/Curr |
100V-240Vac;45Hz-65Hz;13rankų maks |
|
Apkrovos reguliavimas (% išėjimo + poslinkis)[1] |
CV |
Mažiau arba lygus 0,03 % +0.03%FS |
|
CC |
Mažiau arba lygus 0,05 % +0.05%FS |
|
|
Linijos reguliavimas (% išėjimo + poslinkis) |
CV |
Mažiau arba lygus 0,03 % +0.03%FS |
|
CC |
Mažiau arba lygus 0,05 % +0.05%FS |
|
|
Rezoliucijos nustatymas |
Voltas/Srovė |
10mV/10mA |
|
Skaitymo raiška |
Voltas/Srovė |
10mV/10mA |
|
Nustatymo tikslumas |
Įtampa |
Mažiau arba lygus 0,05 % +0.05%FS |
|
Dabartinė |
Mažiau arba lygus 0,1 % +0.1%FS |
|
|
Nuskaitymo tikslumas |
Įtampa |
Mažiau arba lygus 0,05 % +0.05%FS |
|
Dabartinė |
Mažiau arba lygus 0,1 % +0.1%FS |
|
|
Triukšmas & bangavimas[2] |
Įtampa / srovė |
Mažesnė arba lygi 80 mVp-p (įtampa), Mažiau arba lygi 120 mArms (srovė) |
|
Temperatūros dreifas (0–40 laipsnių) |
Įtampa / srovė |
100 ppm / laipsnis (įtampa), 200 ppm / laipsnis (srovė) |
|
Dinaminis (10–90 % vardinė apkrova) |
Mažesnis arba lygus 5,0 ms |
|
|
MOV |
2.6V@120A |
|
|
Darbinė temperatūra |
0-40 laipsnių |
|
|
Ekranas |
3,95 colio TFT LCD |
|
|
Sąsaja |
USB, LAN, RS485 |
|
|
Matmenys |
428 mm (plotis) x 88 mm (aukštis) x 446 mm (aukštis) |
|
|
Svoris |
Maždaug . 12 kg |
|
Įtampos reguliavimas matuojamas išėjimo nuotolinio stebėjimo taškuose.
20MHz triukšmo dažnių juostos plotis; matuojamas išvesties gnybtuose su 10 uF elektrolitiniu kondensatoriumi ir 0,1 µF keraminiu kondensatoriumi, lygiagrečiai per išvestį.
